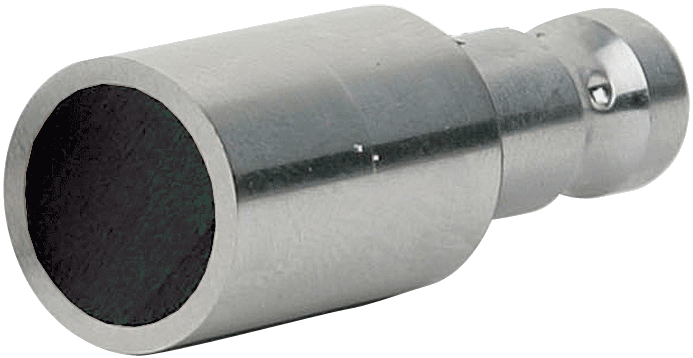

Воздушные клапаны VA для пресс-форм

Воздушные клапаны для устранения вакуума и облегчения выталкивания изделий

Воздушные клапаны VA предназначены для устранения вакуума, возникающего между изделием и формообразующими поверхностями пресс-формы при литье пластмасс под давлением. Применение воздушных клапанов позволяет существенно улучшить процесс выталкивания изделий, снизить нагрузку на систему выталкивания и предотвратить повреждение деталей и элементов пресс-формы.

Воздушные клапаны особенно востребованы при производстве изделий глубокой вытяжки, тонкостенных деталей, ведер, контейнеров, упаковки и других пластиковых изделий, где вакуум затрудняет съем готовой продукции с формообразующих элементов.

Преимущества воздушных клапанов VA

• Эффективное устранение вакуума в полости пресс-формы.
• Облегчение выталкивания изделий сложной геометрии.
• Снижение риска повреждения изделий и элементов пресс-формы.
• Повышение надежности работы системы выталкивания.
• Предотвращение образования облоя благодаря высокой точности изготовления.
• Высокая износостойкость рабочих поверхностей.
• Длительный срок службы даже при интенсивной эксплуатации.
• Подходят для большинства типов пресс-форм для литья пластмасс.

Принцип работы

Во время раскрытия пресс-формы подача сжатого воздуха синхронизируется с циклом выталкивания. Воздушный поток открывает клапан и разрушает вакуум между изделием и формообразующей поверхностью, что облегчает извлечение детали и снижает нагрузку на толкатели.

Прецизионное седло клапана обеспечивает надежное закрытие во время впрыска расплава, предотвращая проникновение материала внутрь механизма и образование облоя. Каждый клапан точно подгоняется к корпусу для обеспечения стабильной и долговечной работы.

Технические характеристики

• Материал корпуса: нержавеющая сталь.
• Твердость корпуса: 52–54 HRC.
• Материал клапана: инструментальная сталь DIN 1.2516.
• Покрытие поверхности клапана: DLC (алмазоподобное углеродное покрытие).
• Максимальная рабочая температура: 130 °C.
• Рабочее давление воздуха: от 4 до 6 бар.

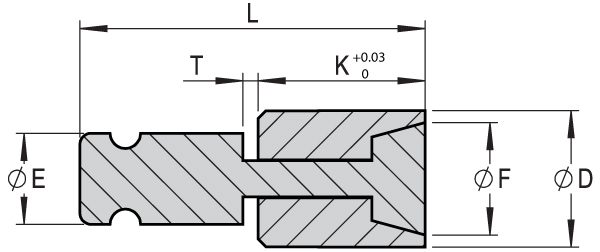

• T — максимальный ход клапана.
• Высокоточная конструкция для работы в пресс-формах различной сложности.
• Надежная работа при многократных циклах открытия и закрытия.
• Высокая устойчивость к износу и механическим нагрузкам.

Рекомендации по установке

Воздушные клапаны устанавливаются с прессовой посадкой. Для корректной работы необходимо соблюдать рекомендованные допуски посадочного отверстия. Слишком свободная посадка может привести к смещению клапана, а чрезмерно плотная — затруднить его перемещение.

Подача сжатого воздуха должна осуществляться одновременно с механическим выталкиванием изделия. После завершения цикла давление необходимо сбрасывать до атмосферного уровня для гарантированного закрытия клапана перед следующим циклом литья.

Воздушные клапаны предназначены для помощи системе выталкивания и не должны использоваться как единственное средство съема изделия. Для эффективной работы рекомендуется применять их совместно с толкателями или другими элементами системы выталкивания.

Области применения

• Пресс-формы для литья пластмасс под давлением.
• Пресс-формы для изделий глубокой вытяжки.
• Пресс-формы для тонкостенных изделий.
• Производство упаковки, ведер и контейнеров.
• Медицинская промышленность.
• Производство технических изделий из пластмасс.
• Высокопроизводительные и многогнездные пресс-формы.

Информация по установке

Воздушные клапаны VA устанавливаются в пресс-форму с прессовой посадкой. Для обеспечения надежной и долговечной работы необходимо соблюдать рекомендованные допуски посадочного отверстия.

Слишком свободная посадка может привести к смещению клапана во время эксплуатации, а чрезмерно плотная посадка способна ограничить свободное перемещение подвижных элементов клапана и ухудшить его работу.

Рекомендации по эксплуатации

• Подача сжатого воздуха на воздушный клапан и срабатывание системы выталкивания должны происходить одновременно. Это позволяет эффективно устранять разрежение (вакуум), возникающее в полости пресс-формы при извлечении изделия.
• После каждого цикла литья давление воздуха должно полностью сбрасываться до атмосферного уровня. Это обеспечивает полное закрытие клапана перед следующим циклом впрыска материала.
• Попадание расплава в частично открытый клапан может привести к повреждению клапана и элементов пресс-формы.
• Регулирующие клапаны, распределители воздуха и ограничители хода должны подбираться и устанавливаться изготовителем пресс-формы или производителем изделий.
• Воздушный клапан не должен использоваться как единственное средство выталкивания изделия. Из-за усадки материала и особенностей технологического процесса необходимо применять стандартные толкатели, выталкиватели или съемные плиты.
• Не рекомендуется располагать воздушный клапан непосредственно под горячеканальной точкой впрыска или местом впуска расплава.
• Не рекомендуется механическая обработка лицевой поверхности клапана, так как это может ухудшить его эксплуатационные характеристики и герметичность.

Дополнительные преимущества

Использование воздушных клапанов позволяет значительно снизить усилие съема изделий, уменьшить износ системы выталкивания и повысить стабильность процесса литья пластмасс под давлением. Особенно эффективно применение клапанов в пресс-формах для изделий глубокой вытяжки, тонкостенных деталей, упаковки, контейнеров и других изделий, подверженных образованию вакуума при извлечении из формы.

Компания ВИВТЕХ поставляет воздушные клапаны VA для пресс-форм различных типоразмеров. Мы предлагаем качественные стандартные компоненты для пресс-форм, обеспечивающие стабильное выталкивание изделий, снижение количества брака и повышение эффективности производства изделий из пластмасс.
