Сопло статического смешивания TM для ТПА
Сопло статического смешивания TM для ТПА

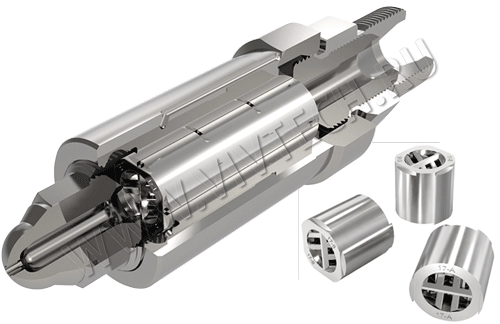

Сопло статического смешивания TM предназначено для установки на термопластавтоматы и применяется при литье изделий из термопластов под давлением. Оно обеспечивает равномерное распределение красителя в полимерном расплаве, улучшает его однородность и способствует стабильному качеству готовых изделий.

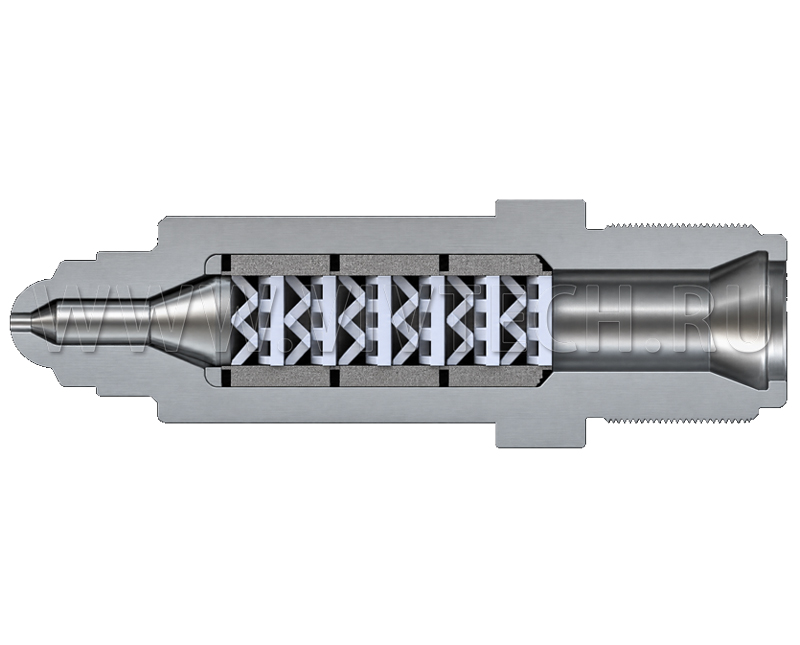

Внутри корпуса расположены статические смесительные элементы, которые многократно разделяют и объединяют поток расплава. Такой принцип работы позволяет эффективно перемешивать полимер с красителем, выравнивать температуру расплава и снижать риск появления цветовых неоднородностей.
Сопло особенно полезно при переработке материалов с добавлением мастербатчей, концентратов красителей и наполнителей. В зависимости от технологической задачи можно подобрать подходящую конфигурацию смесительных элементов.
Преимущества
- Равномерное распределение красителя — снижение риска появления пятен и цветовых переходов.
- Гомогенизация расплава — более однородная структура полимера перед впрыском.
- Стабильность цвета и качества изделий — улучшение внешнего вида готовой продукции.
- Снижение расхода красителя — эффективное перемешивание помогает рациональнее использовать добавки.
- Выравнивание температуры расплава — повышение стабильности процесса литья.
- Возможность работы с наполненными материалами — износостойкое исполнение подходит для переработки полимеров с наполнителями до 40%.
- Совместимость с запорным соплом — возможность применения в составе существующей системы подачи расплава.
- Взаимозаменяемость с фильтром — конфигурацию системы можно адаптировать под требования производства.
Принцип работы
При прохождении расплава через статические смесительные элементы поток последовательно разделяется и перемешивается. Благодаря этому краситель равномерно распределяется по объёму полимера, а температура расплава становится более однородной.
Такая конструкция позволяет улучшить стабильность процесса впрыска, сократить риск дефектов поверхности и повысить производительность оборудования.
Технические характеристики
| Параметр | TM-I | TM-II | TM-III |
|---|---|---|---|
| Максимальная масса впрыска, г | 1000 | 4000 | 10000 |
| Максимальный диаметр шнека, мм | Ø70 | Ø100 | Ø180 |
| Максимальное усилие смыкания, т | 400 | 800 | 1800 |
| Размер вставок, мм | Ø18/25 | Ø22/30 | Ø30/40 |
| Длина корпуса L1, мм | 100 | 120200 | |
| Диаметр корпуса G, мм | Ø55 | Ø60 | Ø70 |
| Максимальное давление впрыска, бар | 3000 | 3000 | 3000 |
| Максимальная температура, °C | 400 | 400 | 400 |
Область применения
Статические смесительные сопла используются при производстве:
- упаковки и тары;
- автомобильных компонентов;
- электронных компонентов;
- бытовых изделий;
- технических деталей из термопластов;
- изделий с применением мастербатчей и концентратов красителей.
Подбор и заказ
Для изготовления сопла необходимо указать размеры входного и центрирующего диаметров, соединительной резьбы, длины резьбы и наконечника, диаметр отверстия, профиль наконечника и угол входа, если он имеет значение.
ВИВТЕХ поставляет статические смесительные сопла TM-I, TM-II и TM-III для термопластавтоматов усилием от 30 до 1500 т.
Специалисты ВИВТЕХ помогут подобрать подходящую модель и конфигурацию смесительных элементов с учётом типа полимера, красителя, наполнителя, производительности и параметров ТПА.
Чтобы купить сопло статического смешивания TM для ТПА, обратитесь в ВИВТЕХ. Мы уточним характеристики, стоимость и сроки поставки.
