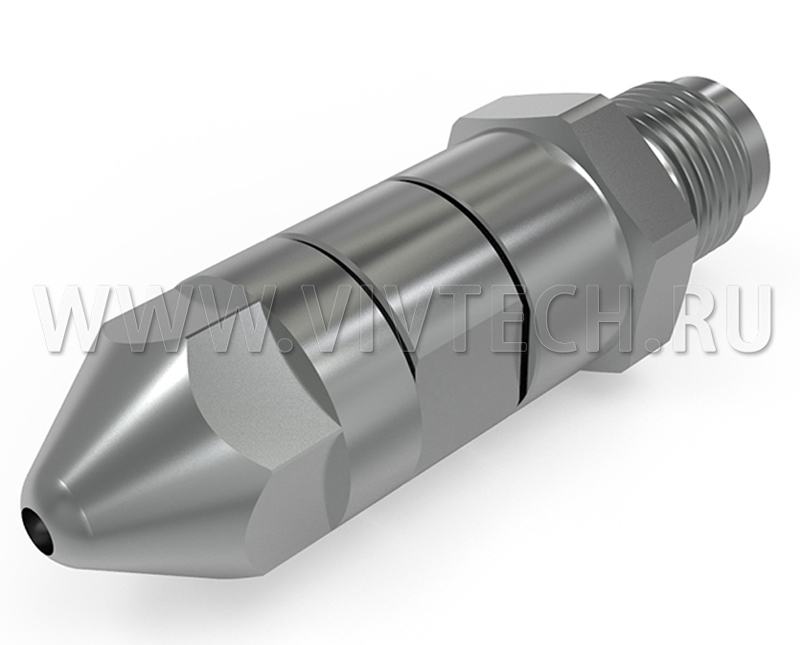

Пружинное самозапирающееся сопло для ТПА
Пружинное запорное сопло для ТПА
Пружинное запорное сопло предназначено для предотвращения подтекания расплава после окончания впрыска в процессе литья под давлением. Сопло оснащено внутренним пружинным механизмом, который автоматически перекрывает канал после снижения давления материала.
Запорное сопло особенно эффективно при работе с термопластами низкой вязкости, склонными к вытеканию, подтеканию и образованию нитей расплава. Оно помогает повысить стабильность процесса литья, уменьшить потери материала и поддерживать чистоту рабочей зоны.
Принцип работы

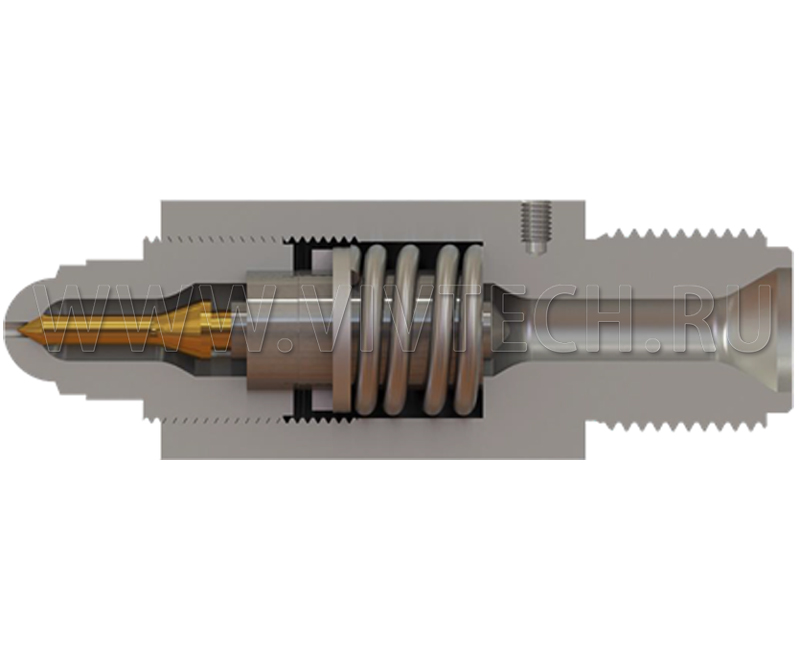

В закрытом положении игла удерживается внутренней пружиной и перекрывает канал сопла. Во время впрыска давление расплава преодолевает усилие пружины, отводит иглу и открывает проход для материала.
После завершения впрыска давление расплава снижается. Под действием внутренней пружины игла возвращается в исходное положение и автоматически закрывает канал сопла, предотвращая дальнейшее вытекание материала.
Такая конструкция не требует внешнего пневматического или гидравлического привода, что упрощает установку и эксплуатацию запорного сопла на термопластавтоматах.
Преимущества пружинного запорного сопла
- предотвращает подтекание расплава после окончания впрыска;
- снижает риск образования нитей и капель материала;
- автоматически закрывает канал после снижения давления;
- не требует внешнего привода;
- отличается простой и надежной конструкцией;
- обеспечивает стабильную работу внутреннего пружинного механизма;
- имеет модульную конструкцию;
- позволяет изготовить переходник по индивидуальным размерам;
- подходит для переработки термопластов низкой вязкости;
- помогает снизить потери материала и загрязнение рабочей зоны.
Область применения
Пружинное запорное сопло применяется на термопластавтоматах при литье изделий из различных термопластичных материалов. Сопло предназначено для работы с PA, PP, PS, PE, PET, ABS и другими совместимыми полимерами.
Использование сопла с материалами PVC и PC не рекомендуется, если конструкцией не предусмотрено специальное исполнение, соответствующее требованиям переработки данных термопластов.
Перед подбором необходимо учитывать тип материала, температуру переработки, давление впрыска, диаметр шнека и параметры установленного оборудования.
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимальная масса впрыска | 500 г |
| Максимальная скорость впрыска | 1500 см³/с |
| Максимальный диаметр шнека | Ø120 мм |
| Длина корпуса | 112 мм |
| Наружный диаметр | Ø50 мм |
| Размер ленточного нагревателя | Ø50 × 60L мм |
| Давление открытия | 100 бар |
| Давление закрытия | 50 бар |
| Максимальное давление впрыска | 2000 бар |
| Максимальная температура | 400 °C |
Подбор и изготовление
Поставляем пружинные запорные сопла для термопластавтоматов с учетом параметров оборудования и перерабатываемого материала. При необходимости возможно изготовление переходника по индивидуальным размерам.
Для подбора сопла предоставьте модель ТПА, диаметр шнека, тип полимера, рабочую температуру и размеры соединения с цилиндром или пресс-формой.
