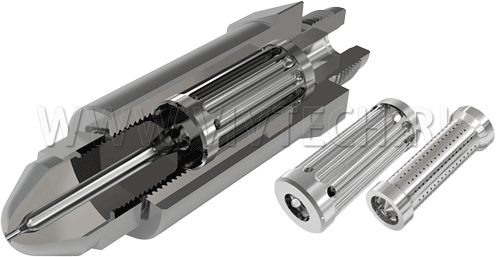

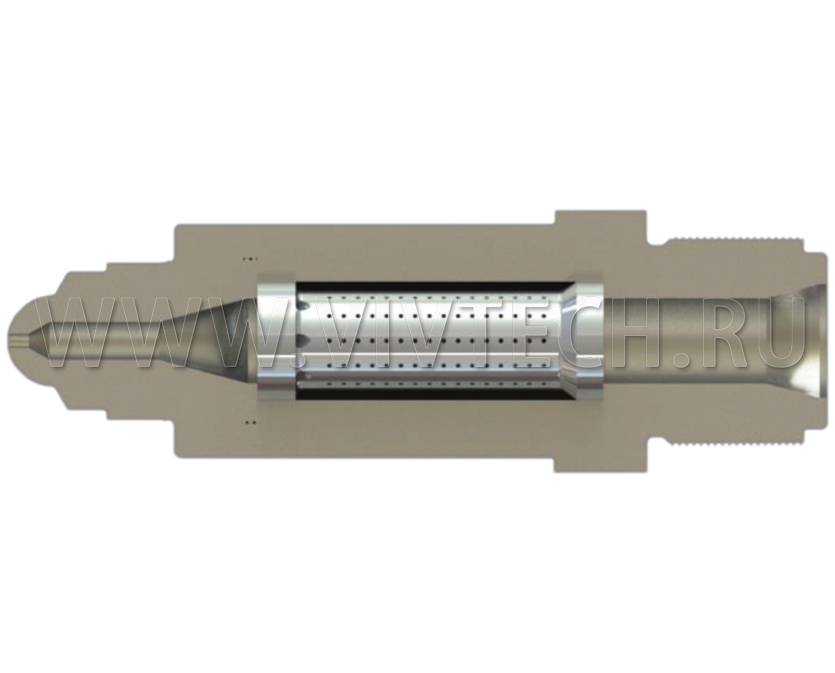

Фильтрующее сопло для ТПА
Фильтрующее сопло TF для ТПА
Фильтрующее сопло TF устанавливается на термопластавтоматах для дополнительной очистки полимерного расплава перед его поступлением в горячеканальную систему и пресс-форму. Оно задерживает посторонние частицы и загрязнения, которые могут ухудшать качество изделий, вызывать дефекты поверхности и повреждать компоненты оснастки.
В зависимости от требований производства сопло оснащается сетчатым или барьерным фильтрующим элементом. Конструкция позволяет подобрать исполнение под конкретный термопластавтомат, перерабатываемый материал и технологический процесс.
Преимущества:
- Очистка расплава от посторонних включений.
- Снижение риска попадания загрязнений в ГКС и пресс-форму.
- Улучшение качества поверхности готовых изделий.
- Более равномерное смешивание полимера и цвета при использовании мастербатчей.
- Возможность выбора фильтрующего элемента и адаптации размеров.
- Совместимость с запорным соплом.
- Износостойкое исполнение для длительной эксплуатации.
Область применения: производство технических деталей, упаковки и других изделий из термопластов, включая процессы с использованием вторичного сырья и материалов, содержащих посторонние включения.
Технические характеристики
| Параметр | TF-I | TF-II | TF-III |
|---|---|---|---|
| Максимальная масса впрыска, г | 1000 | 4000 | 10000 |
| Максимальный диаметр шнека, мм | Ø70 | Ø100 | Ø180 |
| Максимальное усилие смыкания, т | 400 | 800 | 1800 |
| Диаметр фильтра, мм | Ø25 | Ø30 | Ø40 |
| Длина корпуса L1, мм | 100 | 120 | 200 |
| Диаметр корпуса G, мм | Ø55 | Ø60 | Ø70 |
| Максимальное давление впрыска, бар | 3000 | 3000 | 3000 |
| Максимальная температура, °C | 400 | 400 | 400 |
Подбор и заказ
Для изготовления сопла необходимо указать размеры входного и центрирующего диаметров, соединительной резьбы, длины резьбы и наконечника, диаметр отверстия, профиль наконечника и угол входа, если он имеет значение.
ВИВТЕХ подберёт подходящее фильтрующее сопло TF с учётом параметров ТПА, типа полимера, производительности и требований к фильтрации. Обратитесь к специалистам, чтобы уточнить исполнение, стоимость и сроки поставки.
