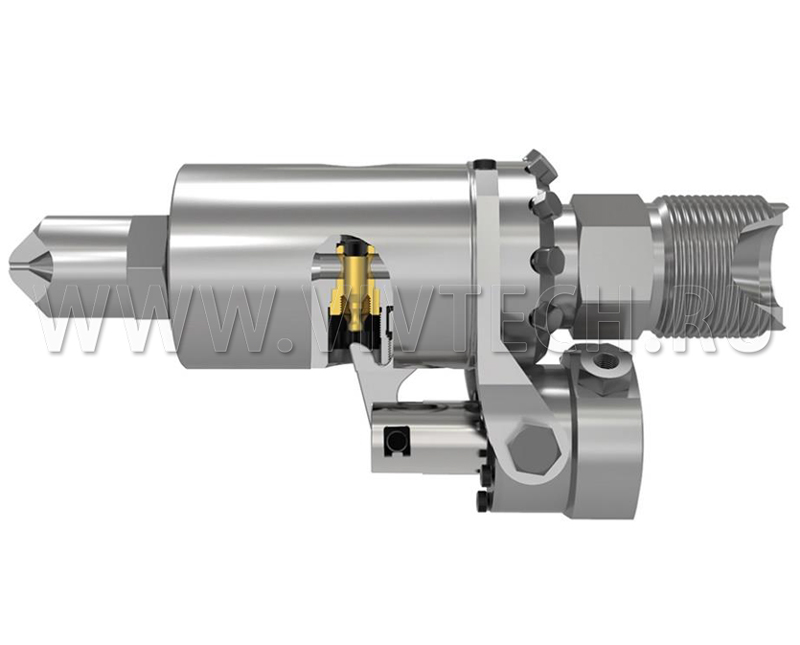

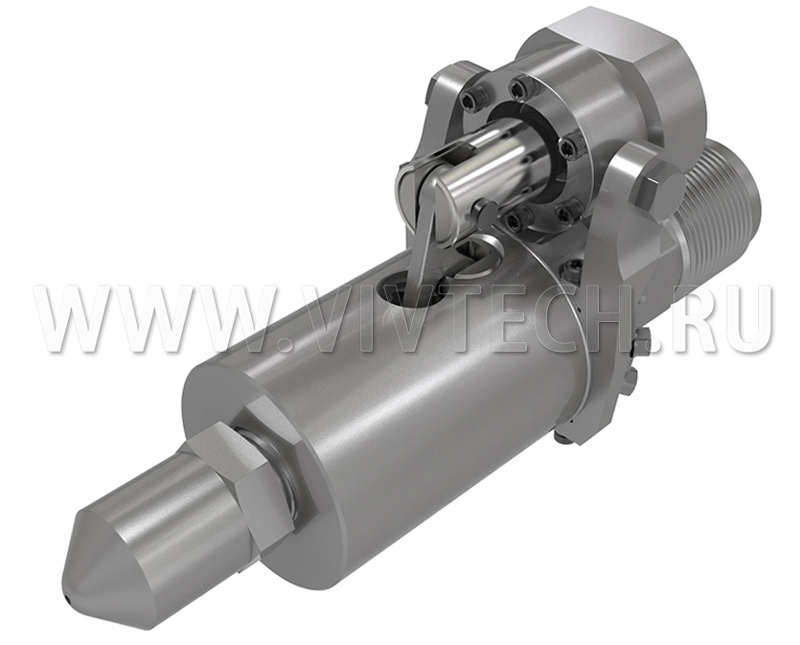

Поршневое запорное сопло RP для ТПА
Поршневое запорное сопло RP для ТПА
Поршневое запорное сопло RP предназначено для горизонтальных термопластавтоматов с усилием смыкания от 100 до 3000 т. Оно применяется при литье изделий из термопластов под давлением и позволяет контролировать подачу расплава, сокращать время цикла и повышать стабильность производства.
Пневматический привод управляет запорным механизмом, обеспечивая быстрое открытие и закрытие канала. После завершения впрыска клапан перекрывает выходное отверстие, предотвращая подтекание расплава.
Особенность конструкции — прямоточный канал с минимальным сопротивлением потоку. Это позволяет снизить потери давления и использовать сопло при работе с большими массами впрыска.
Преимущества
- Сокращение времени цикла — дозирование шнека можно синхронизировать с открытием пресс-формы.
- Предотвращение подтекания расплава — запорный механизм перекрывает канал после впрыска.
- Минимальные потери давления — прямоточная конструкция обеспечивает свободное прохождение материала.
- Для больших объёмов впрыска — подходит для производительных ТПА.
- Быстрая смена цвета — простая конструкция уменьшает количество участков, где может задерживаться расплав.
- Надёжное пневматическое управление — стабильная работа запорного механизма.
- Расширение функциональности — возможность совместного применения с фильтром или статическим смесителем.
Принцип работы
При подаче сжатого воздуха поршневой механизм открывает канал сопла, и расплав проходит через прямоточный канал с минимальным сопротивлением. После завершения впрыска клапан закрывается и предотвращает вытекание материала.
Конструкция позволяет выполнять дозирование параллельно с открытием пресс-формы. Благодаря этому можно сократить продолжительность производственного цикла и повысить производительность оборудования.
Технические характеристики
| Параметр | RP-I | RP-II | RP-III |
|---|---|---|---|
| Максимальная масса впрыска, г | 700 | 6000 | 30000 |
| Максимальный диаметр шнека, мм | Ø60 | Ø120 | Ø240 |
| Максимальное усилие смыкания, т | 300 | 1200 | 3000 |
| Длина корпуса L1, мм | 140 | 180 | 326 |
| Диаметр корпуса G, мм | Ø60 | Ø80 | Ø110 |
| Давление воздуха, бар | 6 | 8 | 10 |
| Максимальное давление впрыска, бар | 3000 | 3000 | 3000 |
| Максимальная температура, °C | 400 | 400 | 400 |
Область применения
Поршневые запорные сопла RP используются при производстве:
- пищевых контейнеров и упаковки;
- автомобильных деталей;
- электронных компонентов;
- технических изделий из термопластов;
- продукции массового производства, где важны высокая производительность и короткий цикл.
Подбор и заказ
Для изготовления сопла необходимо указать размеры входного и центрирующего диаметров, соединительной резьбы, центрирующей длины, длины резьбы, длины наконечника, диаметра отверстия сопла, профиля наконечника и угла входа, если он имеет значение.
ВИВТЕХ подберёт поршневое запорное сопло RP с учётом параметров термопластавтомата, типа полимера и требований технологического процесса.
Чтобы купить поршневое запорное сопло RP для ТПА, обратитесь в ВИВТЕХ для уточнения характеристик, комплектации, стоимости и сроков поставки.
